燃油箱的设计需要注意的问题

2019-05-22 11:40:18

次

燃油箱主要用于贮液、散热、沉淀污物及释放油中气泡等。油箱有开式和闭式两种。开式油箱的液面与大气相通，应用很广。闭式油箱全封闭，油箱内充人0．05～0．07MPa的纯净压缩空气，仅用于特殊场合。

油箱中油面高度为油箱高度80％时油的容积称为油箱的有效容积，一般根据液压泵的公称流量来确定。低压系统为液压泵公称流量的2～4倍，中压系统为5～7倍，高压系统为6～12倍。对于大功率且连续工作的系统，还需根据系统的发热量进行热平衡计算，以便后面确定油箱的容量。

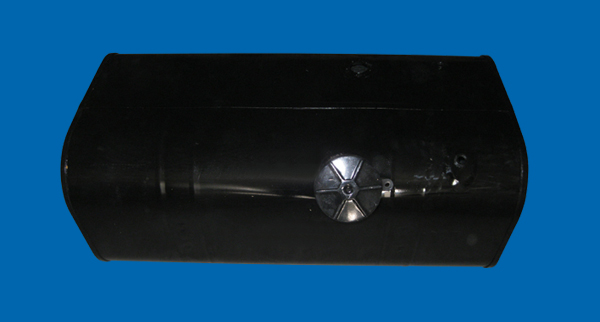

产品名称：EQ140 型号及名称EQ140 规格950×400×480 容量150L.jpg

在设计油箱时应注意以下问题：

①油箱有效容积必须容纳系统全部油液，包括从系统排入油箱的油液及油液的热膨胀量，同时其表面积应足够大，以便散发大部分热量。

②吸油管与回油管应尽量远离并用隔板隔开，以增加油液循环距离，使油液充分散热、沉淀杂质和释放气泡。吸油口需装粗滤油器，并浸入油面之下，以免吸入空气，其距离箱底不应小于20mm。回油管管端应切成45。斜角，并面向箱壁浸于油中，以免搅动油面而混入气泡，并增大排油口面积、减缓流速，利于散热。管端距箱底、箱壁应不小于管径的3倍。泄油管不应插入油中，以免增大元件泄漏腔的背压。

③油箱各盖板管口处都应妥善密封，以防油液被污染，油面应经空气滤清器通大气。

④箱底距地面应大于150ram，并适当倾斜，以便于散热和清洗，在低处应设置放油螺塞，以便排放污油。油箱侧壁应安装液位计，以观察油面高低，便于适时补油。

⑤油箱温度应控制在15～65°C之间，必要时应设置温度计和热交换器。

⑥油箱一般用2．5～4ram厚的钢板焊成，大尺寸油箱需加焊加强筋，以增加刚性。油箱内壁应涂上耐油防锈涂料。盖板上要安装液压泵及电动机等元件时，其厚度应相应地增加。

扬州市华运汽车油箱制造有限公司本公司专业生产、定制各种汽车燃油箱、油箱支架、工程机械配件。诚信经营、热情服务、真诚欢迎新老客户的惠顾与合作。
